در هر پالایشگاه، هر خط لوله و هر سکوی دریایی، هزاران اتصال فلنجی هست که نگهدارندهٔ واقعیشان چیزی نیست جز یک میلهٔ تمامرزوه و دو مهرهٔ سنگین. آن میله استاد بولت نام دارد؛ قطعهای ساده در ظاهر، و به همان اندازه سختگیر در انتخاب. این راهنما همان چیزی است که پیش از استعلام قیمت باید بدانید.
استاد بولت چیست؟
استاد بولت (Stud Bolt) یک پیچ دوسر رزوه بدون کلاهک است: میلهای که در تمام طول آن رزوه شده و بهجای کلاهک، از هر دو انتها با مهرهٔ ششگوش سنگین بسته میشود. این ترکیب — بدنهٔ تمامرزوه بهاضافهٔ دو مهره — واحد استاندارد اتصال فلنج در صنایع نفت، گاز، پتروشیمی و نیروگاهی است.
دلیل این انتخاب مهندسی روشن است: در اتصال فلنجی، پیچ باید از داخل سوراخهای دو فلنج عبور کند و از دو طرف، با پیشتنش یکنواخت، گسکت را بفشارد. بدنهٔ بدون کلاهک این امکان را میدهد که پیچ بدون چرخش نصب شود، مهرهها بهطور مستقل سفت شوند و در تعمیرات بعدی فقط مهرهها تعویض شوند، نه کل پیچ.
استاد بولت معمولاً همراه مهره عرضه میشود و گرید بدنه و مهره باید با هم جفت باشند؛ رایجترین جفت در بازار، بدنهٔ ASTM A193 B7 با مهرهٔ ASTM A194 2H است — همان چیزی که در نقشههای فلنج ASME پیشفرض گرفته میشود.
آناتومی استاد بولت
یک استاد بولت استاندارد از سه ناحیهٔ مشخص تشکیل میشود؛ در نقشهٔ زیر آنها را با ابعاد کلیدی میبینید:
- بدنهٔ تمامرزوه: رزوهٔ یکسره در کل طول؛ متریک (گام ISO) یا اینچی (سری 8UN برای سایزهای بزرگ).
- دو مهرهٔ سنگین: مهرهٔ Heavy Hex با آچارخور و ارتفاع بیشتر از مهرهٔ معمولی، برای تحمل پیشتنش کامل بدنه.
- رزوهٔ آزاد: پس از بستن، حداقل سه گام رزوه باید از هر مهره بیرون بماند — معیار سریع بازرسی چشمی.
استاد بولت یا پیچ سرششگوش؟
در نگاه اول، پیچ سرششگوش (Hex Bolt) هم همان کار را میکند؛ اما در اتصال فلنجی تفاوتها تعیینکنندهاند:
| معیار | استاد بولت + 2 مهره | پیچ سرششگوش |
|---|---|---|
| نصب در فلنج | بدون چرخش بدنه؛ جادادن آسان در سوراخهای همراستا | نیاز به فضای آچارگیری در دو سمت |
| یکنواختی پیشتنش | توزیع تنش در رزوهٔ سرتاسری؛ کشش قابل تکرار | تمرکز تنش زیر کلاهک |
| تعمیر و نگهداری | مهرهها تعویض میشوند، بدنه میماند | معمولاً کل پیچ تعویض میشود |
| دما و فشار بالا | گریدهای A193 برای شرایط سخت طراحی شدهاند | گریدهای عمومی 8.8 و 10.9 |
| کاربرد اصلی | اتصالات فلنجی نفت، گاز، پتروشیمی | سازه، ماشینآلات، مصارف عمومی |
استانداردها؛ زبان مشترک خریدار و سازنده
وقتی در نقشه مینویسند «Stud Bolt A193 B7 / Nut A194 2H»، همهچیز تعریف شده است: آلیاژ، عملیات حرارتی، سختی مجاز، و آزمونهای پذیرش. استانداردهای کلیدی که در خرید استاد بولت با آنها روبهرو میشوید:
- ASTM A193 — متریال پیچ و استاد بولت برای دما و فشار بالا؛ گریدهای B7، B7M، B8، B8M و B16 زیر همین استانداردند.
- ASTM A194 — مهرههای سنگین جفت؛ گرید 2H برای B7، گرید 8 و 8M برای بدنههای استیل.
- ASTM A320 — نسخهٔ دمای پایین و برودتی (مثل گرید L7) برای سرویسهای سرد.
- ASME B16.5 — استاندارد فلنج؛ تعداد، سایز و طول استاد بولت هر فلنج از همینجا میآید.
- EN 14399 — ستهای پیشتنیدهٔ HV برای اتصالات اصطکاکی سازههای فلزی.
- ISO 10684 — الزامات گالوانیزهٔ گرم روی اتصالدهندهها (از جمله گشادسازی رزوهٔ مهره).
راهنمای انتخاب گرید؛ از B7 تا B16
انتخاب گرید سه ورودی دارد: دما، محیط خورنده و بار مکانیکی. مقایسهٔ زیر بر اساس مقادیر حداقلیِ استاندارد ASTM A193 برای سایزهای متداول (تا 2½ اینچ) تنظیم شده است — گرید موردنظر را انتخاب کنید:
—
سه قاعدهٔ سریع انتخاب
- شرایط عمومی نفت و گاز؟ B7 + مهرهٔ 2H — انتخاب پیشفرض و اقتصادی بازار.
- خط حاوی H₂S یا الزام NACE؟ B7M با سختی کنترلشده؛ هرگز B7 معمولی جایگزین نکنید.
- خوردگی شدید یا برودت؟ B8 (304) و برای کلراید و آب دریا B8M (316)؛ دمای بالای بخار؟ B16.
پوششها؛ داکرومات، گالوانیزه گرم و تفلون
خود فولاد آلیاژی B7 در برابر خوردگی جوی مقاوم نیست؛ پوشش است که عمر اتصال را در محیط واقعی تعیین میکند. سه پوشش اصلی بازار:

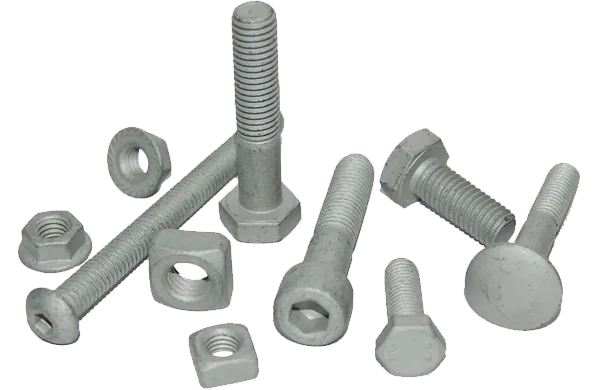

لایهٔ نازک رویآلومینیوم با پخت کورهای؛ بدون آبکاری الکتریکی و بدون ریسک تردی هیدروژنی — مناسب گریدهای پراستحکام. ظاهر نقرهای مات.
غوطهوری در روی مذاب با ضخامت بالا؛ سپر فداشوندهٔ چنددهساله برای سازههای بیرونی. رزوهٔ مهره مطابق ISO 10684 گشادتر تپ میشود.
پوشش فلوروپلیمری (آبی، قرمز، سبز) روی زیرلایهٔ ضدخوردگی؛ ضریب اصطکاک پایین و بازشدن آسان بعد از سالها سرویس — استاندارد سکوهای دریایی.
جدول ابعاد و وزن
ابعاد پایهٔ سایزهای متریک پرمصرف، همراه آچارخور مهرهٔ سنگین و وزن تقریبی هر متر بدنهٔ رزوهشده — برای برآورد سریع سفارش:
| سایز | گام استاندارد | آچارخور مهره | ارتفاع مهره | وزن هر متر بدنه |
|---|---|---|---|---|
| M12 | ۱٫۷۵ | ۲۱ | ۱۲ | ۰٫۷۲ kg |
| M16 | ۲ | ۲۷ | ۱۶ | ۱٫۳۱ kg |
| M20 | ۲٫۵ | ۳۴ | ۲۰ | ۲٫۰۹ kg |
| M24 | ۳ | ۴۱ | ۲۴ | ۳٫۰۰ kg |
| M27 | ۳ | ۴۶ | ۲۷ | ۳٫۸۶ kg |
| M30 | ۳٫۵ | ۵۰ | ۳۰ | ۴٫۸۲ kg |
| M36 | ۴ | ۶۰ | ۳۶ | ۷٫۰۹ kg |
| M42 | ۴٫۵ | ۷۰ | ۴۲ | ۹٫۷۲ kg |
| M48 | ۵ | ۸۰ | ۴۸ | ۱۲٫۸ kg |
گشتاور بستن؛ عددی که نباید حدس زد
پیشتنش درست، قلب اتصال فلنجی است: کم باشد، گسکت نشت میکند؛ زیاد باشد، پیچ به تسلیم میرسد. مقادیر زیر گشتاور راهنما برای استاد بولت B7 با رزوهٔ خشک و ضریب اصطکاک K≈۰٫۲ است:
| سایز | M12 | M16 | M20 | M24 | M27 | M30 | M36 |
|---|---|---|---|---|---|---|---|
| گشتاور | ۸۰ | ۱۹۵ | ۳۸۵ | ۶۶۵ | ۹۷۵ | ۱٬۳۲۰ | ۲٬۳۰۰ |
با روانکار مولیبدن یا رزوهٔ تفلونشده، گشتاور لازم برای همان پیشتنش تا حدود ۲۵ تا ۵۰ درصد کاهش مییابد — دلیل دیگری که پوشش را باید هنگام خرید مشخص کنید، نه هنگام نصب.
نصب اصولی؛ الگوی ستارهای
حتی بهترین استاد بولت با بستن نادرست، اتصال نشتدار میسازد. توالی درست برای فلنج ۸ پیچ:
چیدمان و روانکاری
رزوهها و سطح اتکای مهره را روانکاری کنید؛ استادها را جا بزنید و مهرهها را تا حد دست سفت کنید.
مرحلهٔ ۳۰ درصد گشتاور
با ترتیب ستارهای (روبهرویی)، همهٔ پیچها را تا ۳۰٪ گشتاور نهایی ببندید.
مرحلهٔ ۷۰ و سپس ۱۰۰ درصد
دو دور دیگر با همان الگو تا ۷۰٪ و ۱۰۰٪؛ فشار گسکت یکنواخت بالا میرود.
دور نهایی چرخشی
یک دور ساعتگرد با گشتاور کامل برای یکنواختسازی، و بازرسی سه رزوهٔ آزاد هر سمت.
پنج خطای رایج در خرید استاد بولت
خرید بدون حکاکی گرید
کالای بدون علامت، قابل رهگیری نیست و در بازرسی پروژه مردود میشود.
جایگزینی B7 بهجای B7M در سرویس ترش
سختی بالاتر B7 در حضور H₂S مستعد ترک سولفیدی است؛ این دو با هم تعویضپذیر نیستند.
نادیدهگرفتن جفتبودن مهره
بدنهٔ B7 با مهرهٔ معمولی (غیر 2H) یعنی حلقهٔ ضعیف در اتصال.
طول اشتباه
طول را از جدول فلنج بخوانید، نه حدس؛ رزوهٔ آزاد ناکافی یعنی دوبارهکاری در سایت.
پوشش نامتناسب با محیط
الکتروگالوانیزهٔ نازک در محیط دریایی چند ماه هم دوام نمیآورد؛ پوشش را با محیط انتخاب کنید.
پرسشهای پرتکرار
تفاوت استاد بولت با میلرزوه (پیچ متری) چیست؟
برای خط حاوی H₂S (سرویس ترش) کدام گرید مناسب است؟
داکرومات بهتر است یا گالوانیزهٔ گرم؟
طول استاد بولت را چگونه محاسبه کنم؟
حداقل سفارش دارید؟ سایز غیرموجود چطور تأمین میشود؟
گواهی متریال (MTC) ارائه میکنید؟
جمعبندی؛ چه چیزی را استعلام کنیم؟
برای یک استعلام دقیق، همین پنج مورد کافی است: سایز و طول (یا کلاس و سایز فلنج)، گرید بدنه و مهره، پوشش، تیراژ، و الزام گواهی متریال. با همینها، قیمت و زمان تحویل بدون رفتوبرگشت اضافه مشخص میشود.
