اتصال فلنجی، پیچ را میکِشد؛ اما اتصال سازهایِ پیشتنیده داستان دیگری دارد: پیچ HV ورقها را چنان به هم میفشارد که خود اصطکاک بین سطوح، بار برشی را منتقل میکند — پیچ فقط «گیره» است. این تفاوت فلسفی، تمام الزامات خرید را عوض میکند: اینجا شما پیچ نمیخرید، یک سیستم کالیبرهشده میخرید. اگر برای اسکلت فلزی، پل یا سولهٔ پیشتنیده خرید میکنید، این راهنما دقیقاً برای شماست.
اتصال اصطکاکی چیست و چرا مهم است؟
در اتصال معمولی (اتکایی)، ساق پیچ به دیوارهٔ سوراخ تکیه میکند و بار برشی را خودش میخورَد؛ کوچکترین لقی سوراخ یعنی جابهجایی و ضربه در بارهای متناوب. در اتصال اصطکاکی (Slip-Critical)، پیچ با پیشتنش بسیار بالا (۷۰٪ استحکام نهایی) ورقها را میفشارد و نیروی برشی از طریق اصطکاک سطحبهسطح منتقل میشود:
نتیجهٔ مهندسی: اتصال در بار متناوب لق نمیزند، خستگی بهتر میشود و رفتار سازه در زلزله قابل اتکاتر است. اما همهٔ اینها فقط وقتی واقعی است که پیشتنش، درست اعمال شده باشد — و این ما را به قلب ماجرا میرساند: ست کالیبره.
سیستم HV؛ چرا «ست کامل» یک شعار نیست
استاندارد EN 14399 دو سیستم اصلی دارد — HR (انگلیسی-فرانسوی، شکست از کشیدگی رزوه) و HV (آلمانی، رایج در بازار ما؛ سختتر، با رزوهٔ کوتاهتر و مهرهٔ کمارتفاعتر). در هر دو، اصل یکی است:
- ست = پیچ + مهره + دو واشر، از یک سازنده، در یک بسته: سازنده ضریب اصطکاک ست خودش را (K-class، معمولاً K1) کالیبره و روی بسته اعلام میکند؛
- جدول گشتاور فقط برای همان ست معتبر است: پیچ برند A با مهرهٔ برند B یعنی K نامعلوم، یعنی پیشتنشی که یا کم است (اتصال میلغزد) یا زیاد (پیچ میشکند)؛
- علامتگذاری کامل: روی کلاهک: HV، کلاس 10.9، نشان سازنده؛ روی مهره: HV و کلاس؛ حتی واشر هم علامت دارد.
کلاس 10.9؛ اعداد پشت علامت
| مشخصه | مقدار | معنی عملی |
|---|---|---|
| استحکام کششی fub | ≥ 1000 MPa | مبنای محاسبهٔ پیشتنش Fp |
| تنش تسلیم | ≥ 900 MPa | حاشیهٔ باریک تسلیم — دقت پیشتنش حیاتی است |
| پیشتنش طراحی Fp,C | 0.7 × fub × As | مثلاً M24 → ۲۴۷ کیلونیوتن |
| سختی | 320–380 HV | حساس به تردی هیدروژنی — پوشش مهم است |
جدول ابعاد، پیشتنش و گشتاور راهنما
| سایز | آچارخور (mm) | Fp,C (kN) | گشتاور راهنما (N·m) | وزن ست تقریبی (kg) |
|---|---|---|---|---|
| M12 | 22 | 59 | 100 | 0.10 |
| M16 | 27 | 110 | 250 | 0.22 |
| M20 | 32 | 172 | 480 | 0.42 |
| M22 | 36 | 212 | 650 | 0.56 |
| M24 | 41 | 247 | 830 | 0.72 |
| M27 | 46 | 321 | 1210 | 1.05 |
| M30 | 50 | 393 | 1650 | 1.40 |
| M36 | 60 | 572 | 2870 | 2.40 |
چهار روش اعمال پیشتنش
روش گشتاور (Torque)
ترکرنچ کالیبره + جدول K-class بچ؛ رایجترین روش، به شرط کالیبرهٔ دورهای آچار.
روش ترکیبی (Combined)
گشتاور اولیه تا ~۷۵٪ + چرخش زاویهای مشخص؛ دقیقتر از گشتاور خالص و استانداردِ خیلی از پروژههای پل.
چرخش مهره (Turn-of-nut)
از حالت سفتِ اولیه، زاویهٔ معین بچرخانید؛ ساده و مقاوم در برابر خطای اصطکاک.
ابزار هیدرولیک/الکترونیک
برای سایزهای بزرگ و کنترل ثبتشدهٔ کیفیت — هزینهٔ بیشتر، ردیابی کامل.
هر روش، رواداری و بازرسی خودش را دارد؛ مهم این است که روش، از قبل در دستورالعمل نصب پروژه قید شود و اپراتور آموزش دیده باشد. برای محاسبهٔ سرانگشتی گشتاور با K دلخواه، ابزار گشتاور صفحهٔ اصلی را امتحان کنید.
پوشش tZn؛ گالوانیزهٔ گرم مخصوص HV

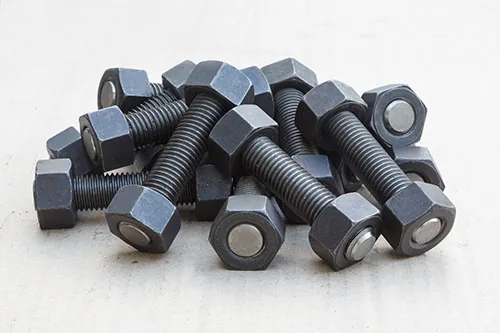

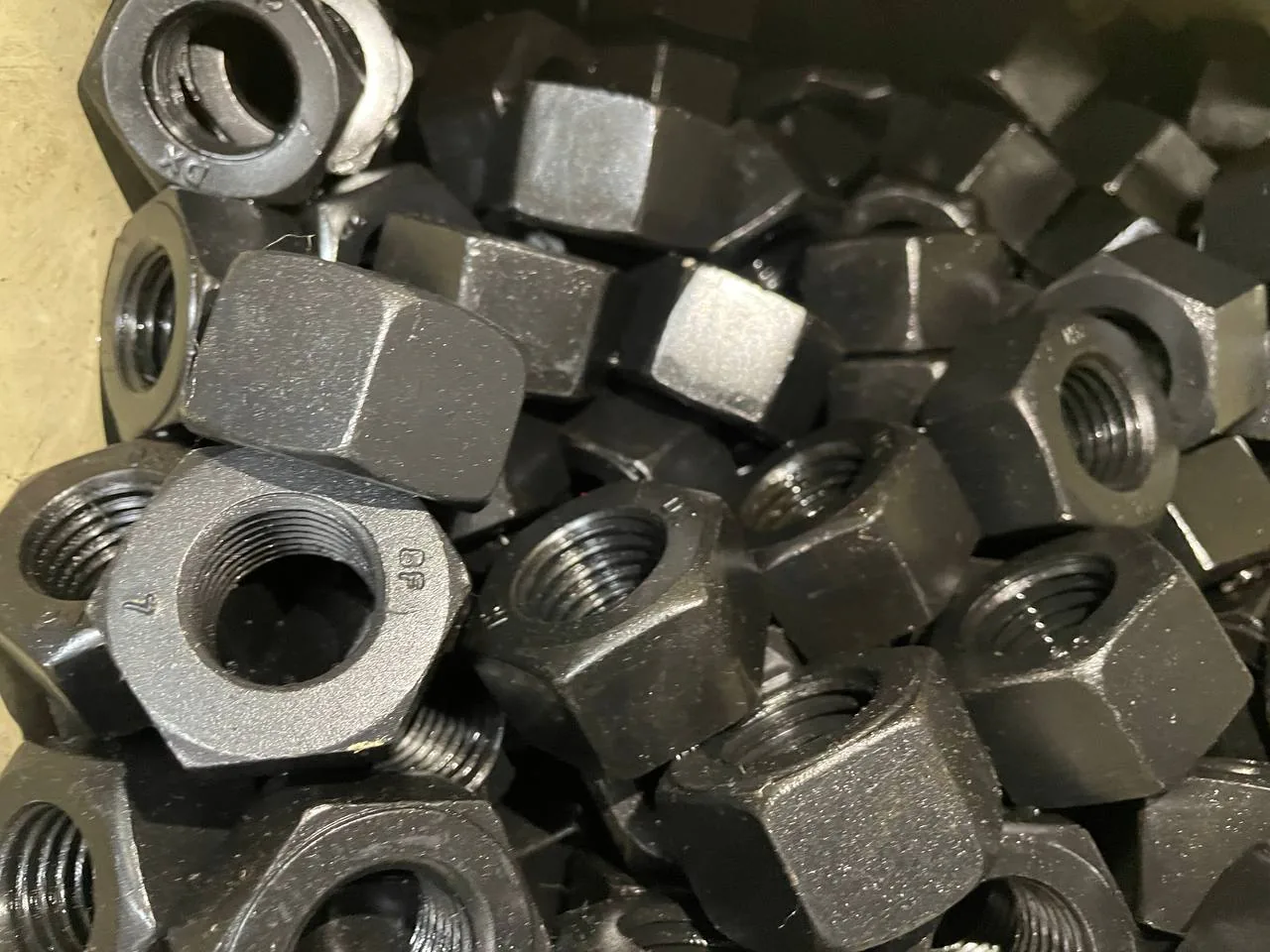

پیچ کلاس 10.9 دو حساسیت دارد: تردی هیدروژنی (که فرآیند اسیدشویی الکتروگالوانیزه میتواند فعالش کند) و اصطکاک کنترلشده. راهحل استاندارد، گالوانیزهٔ گرم (tZn) با کنترل فرآیند + روانکاری کارخانهای مهره (معمولاً با MoS₂ — همان مهرههای «سیاهرزوه») است تا K در محدودهٔ اعلامشده بماند. مقایسهٔ کامل پوششها در صفحهٔ داکرومات و گالوانیزه آمده است.
- مهرهٔ ست گالوانیزه، اورتپشده و روانکاریشده است — روانکاری را نشویید و رزوه را دستکاری نکنید؛
- ست را تا لحظهٔ مصرف در بستهبندی اصلی نگه دارید؛ باران و گردوخاک، K را عوض میکند؛
- واشرها جهت دارند — پخ به سمت کلاهک/مهره.
بازرسی نصب؛ چکلیست سایت
- قبل از نصب: همبچبودن ستها، سلامت بستهبندی، گواهی K-class و آزمون بچ.
- حین نصب: ترتیب بستن از سفتترین ناحیهٔ اتصال به سمت لبهها؛ آچار کالیبره؛ ثبت گشتاور/زاویه.
- بعد از نصب: علامتگذاری مهرههای بستهشده؛ رزوهٔ بیرونمانده حداقل یک گام؛ عدم استفادهٔ مجدد از ست پیشتنیدهای که باز شده.
کجاها ست HV میخواهید؟
- پلهای فولادی و عرشهها: بار متناوب و الزام عدم لغزش — زادگاه این سیستم.
- اسکلت فلزی پیچومهرهای: اتصالات گیردار و درزهای حساس ساختمانهای بلند.
- جرثقیلهای سقفی و مسیرهای حرکتی: ارتعاش دائم = دشمن اتصال معمولی.
- دکلها و سازههای انتقال نیرو: باد و خستگی، پیشتنش پایدار میخواهد.
- سولههای سنگین صنعتی: اتصال تیر به ستون در دهانههای بزرگ.
HV اروپایی در برابر A325/A490 آمریکایی
اگر با نقشههای آمریکایی کار کرده باشید، بهجای HV با ASTM F3125 (A325 و A490 سابق) روبهرو شدهاید. جوهر هر دو یکی است — پیچ پیشتنیدهٔ سازهای — اما جزئیات خرید فرق میکند:
| موضوع | EN 14399 (HV/HR) | ASTM F3125 |
|---|---|---|
| کلاس متداول | 8.8 / 10.9 | A325 (~830 MPa) / A490 (~1040) |
| واحد و سایز | متریک M12–M36 | اینچی 1/2" تا 1-1/2" (و متریک M) |
| ست همسازنده | الزامی با K-class | الزام RCSC؛ DTI رایجتر |
| گالوانیزهٔ گرم | HV مجاز با tZn | A325 مجاز، A490 ممنوع |
| واشر | دو واشر HV | معمولاً یک واشر F436 |
مراقب دام ترجمه باشید: «پیچ 10.9» در بازار به هر دو معنا فروخته میشود — پیچ عمومی ISO و ستِ سازهای EN. قیمتها هم بهظاهر قابل مقایسهاند، اما یکی فقط پیچ است و دیگری یک سیستم کالیبره با مدارک. استعلام شفاف = دردسر صفر.
مدیریت ست در کارگاه؛ جایی که پولها میسوزد
گرانترین بخش ماجرا نه خرید، که نگهداری وضعیت کالیبره تا لحظهٔ بستن است. تجربهٔ پروژهها میگوید این پنج قاعده، بیشترین برد را دارد:
- بستهها را فقط به اندازهٔ مصرف همان شیفت باز کنید؛ ست بازشده، شب در کارتن دربسته و خشک برگردد؛
- بچها را مخلوط نکنید — K-class مال بچ است نه برند؛ روی برگهٔ بستن، شمارهٔ بچ ثبت شود؛
- ست زمینریخته و گِلی را کنار بگذارید؛ شستن با حلال، روانکاری کارخانه را میبرد؛
- آچار کالیبره، برگهٔ کالیبراسیون در جیبش؛ ترکرنچ بدون شناسنامه، عدد نمیدهد، حدس میزند؛
- موجودی را با «نقشهٔ اتصال» جلو ببرید نه با «حس انبار» — کسری ست وسط مونتاژ یعنی جبههٔ کاری خوابیده.
پنج خطای رایج نصب که بازرسها میگیرند
بستن از لبه به مرکز
ترتیب درست از سفتترین ناحیه به سمت لبههاست؛ برعکسش ورق را قاشقی میکند و پیشتنش وسط را میخورد.
دو بار مصرف ست پیشتنیده
ستی که یکبار تا Fp رفته و باز شده، رفتار اصطکاکیاش دیگر معتبر نیست — قاعدهٔ یکبارمصرف.
واشر جافتاده یا برعکس
دو واشر HV با جهت پخ درست؛ حذف واشر یعنی نشستن مهره روی پلیسهٔ سوراخ.
گشتاور روی رزوهٔ کثیف
گل و ماسه در رزوه، K را بالا میبرد؛ عدد آچار درست است اما پیشتنش واقعی کم.
سوراخ ناهمراستا و برقوی زوری
جازدن پیچ با پتک، رزوه و پوشش را زخمی میکند؛ ناهمراستایی را با برقوی مجاز اصلاح کنید نه ضربه.
برنامهریزی خرید پروژه؛ از نقشه تا بارنامه
خرید ست سازهای برای یک اسکلت چندصدتنی، با «برو ده کارتن پیچ بگیر» فرق دارد. مسیر درست، پنج ایستگاه دارد:
استخراج لیست از نقشهٔ اتصالات
سایز، طول (تابع ضخامت بستهٔ ورق) و تعداد به تفکیک هر تیپ اتصال؛ نرمافزار یا جدول — فرقی ندارد، منبع باید نقشه باشد نه حافظه.
گروهبندی طولها
طولهای نزدیک را به طول استاندارد بعدی گرد کنید تا تنوع اقلام و خطای مونتاژ کم شود — رزوهٔ آزادِ کمی بلندتر، مشکل نیست؛ کوتاهتر، هست.
حاشیهٔ مصرف
۳ تا ۵ درصد برای پرت، آزمون آچار و ستهای کنارگذاشته — کسری وسط نصب، گرانترین پیچ دنیاست.
برنامهٔ تحویل مرحلهای
همآهنگ با جبهههای کاری؛ ستِ روی زمینمانده در کارگاه، هم سرمایهٔ خوابیده است هم ریسک کیفی.
پروندهٔ مدارک
گواهی بچ، K-class، و در صورت الزام، آزمون شخص ثالث — از روز اول در یک پوشه، نه شب تحویل موقت.
اگر لیستتان آماده است، همان را برای ما بخوانید یا بفرستید؛ گروهبندی طول و پیشنهاد بستهبندی مرحلهای را رایگان انجام میدهیم — بخشی از کار ماست، نه لطف اضافه: 021-55411341 · 021-55411798
پرسشهای پرتکرار دربارهٔ پیچ HV
پیچ 8.8 معمولی را میشود در اتصال اصطکاکی استفاده کرد؟
تفاوت HV و HR در خرید چه اثری دارد؟
DTI (واشر نشاندهندهٔ کشش) لازم است؟
ست HV سیاه (بدون گالوانیزه) هم عرضه میشود؟
طول پیچ HV را چطور حساب کنم؟
جمعبندی؛ استعلام ست HV
برای استعلام دقیق ست سازهای اینها را بگویید: سیستم (HV/HR) و کلاس، سایز و طول (یا ضخامت بستهٔ ورق)، تعداد ست، پوشش (سیاه/گالوانیزهٔ گرم)، و الزامات بازرسی (گواهی بچ، K-class). تحویل مرحلهای هماهنگ با برنامهٔ نصب هم قابل برنامهریزی است.
نکتهٔ پایانی برای خریداران: این محصول در بازار با نامهای «پیچ و مهره HV»، «پیچ پیشتنیده اسکلت فلزی»، «ست 10.9 سازهای» و «پیچ اصطکاکی» جستوجو میشود — همه یک چیزند، به شرط آنکه چهار رکن سیستم رعایت شود: ست همسازنده، K-class معتبر، علامتگذاری کامل و بستهبندی سالم. هر پیشنهادی که یکی از این چهار رکن را نداشت، صرفاً «پیچ گران» است نه ست سازهای. تأمین پروژهای با تحویل مرحلهای، برنامهریزی طولبندی و مدارک کامل، تخصص روزانهٔ ماست.
